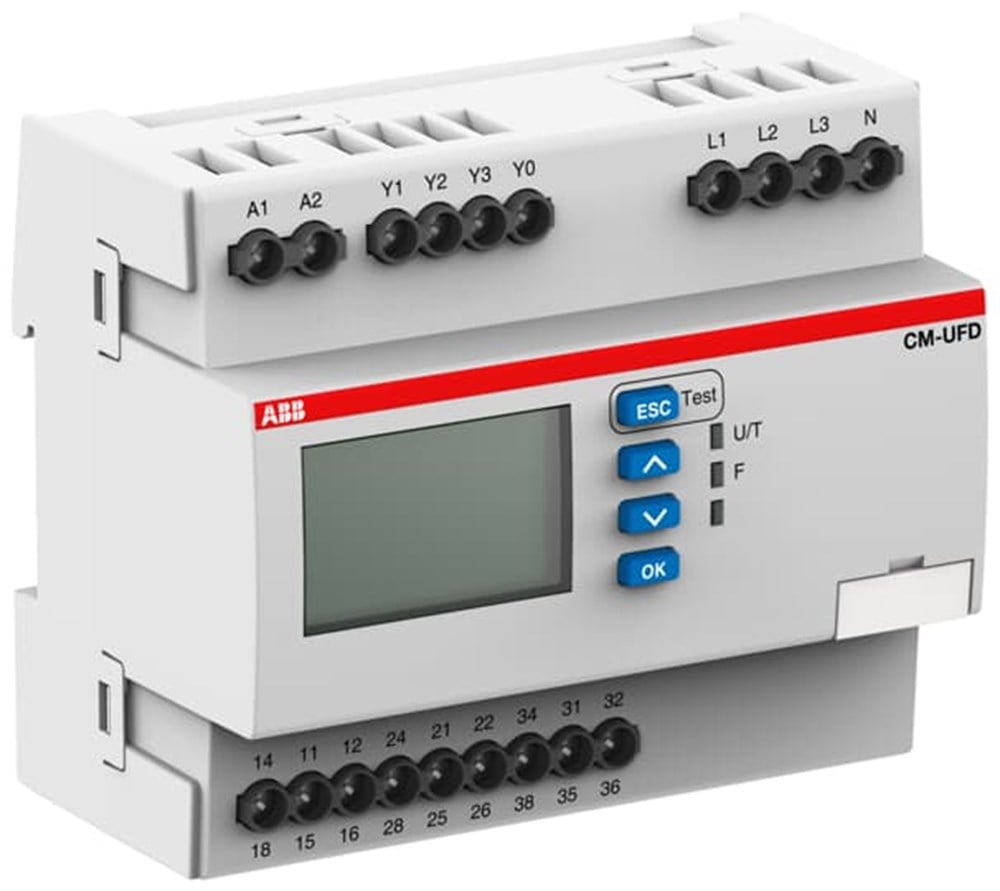

CM-UFD.M31 Grid feeding monitoring relay 3c/o,L-L= 0-540VAC,L-N=0-312VAC
ABB CM-UFD.M31 Grid Feeding Monitoring Nedir?
ABB'nin geliştirdiği CM-UFD.M31 Grid Feeding Monitoring, enerji şebekelerinde enerji beslemeyi izlemek, kontrol etmek ve optimize etmek amacıyla kullanılan bir sistemdir. Bu sistem, elektrik üretim kaynaklarından gelen enerjiyi şebekeye akıtarak, enerji şebekesinin güvenli, verimli ve dengeli çalışmasını sağlar. Ayrıca, enerji üretimindeki çeşitlilik (örneğin güneş, rüzgar veya jeneratörler) ve enerji talebindeki değişikliklere uyum sağlayarak enerji şebekesinin istikrarını korur.
ABB CM-UFD.M31 Grid Feeding Monitoring sisteminin temel özellikleri şunlardır:
-
Enerji Üretim İzleme: Sistem, güneş panelleri, rüzgar türbinleri, hidroelektrik santraller veya jeneratörler gibi çeşitli enerji üretim kaynaklarının performansını izler. Bu, enerji üretimini optimize etmek ve verimliliği artırmak için önemlidir.
-
Enerji Dağıtımı ve Depolama İzleme: CM-UFD.M31, enerjinin şebekeye verilmesi veya depolama sistemlerine yönlendirilmesi aşamasını izler. Bu, enerji dağıtımını optimize etmeye yardımcı olur ve enerji kaynaklarının etkili bir şekilde kullanılmasını sağlar.
-
Şebeke Dengeleme: Sistem, enerji şebekesindeki dengesizlikleri algılar ve enerji kaynaklarını yönlendirerek şebekeyi dengelemeye yardımcı olur. Bu, enerji şebekesinin istikrarını korur.
-
Veri İzleme ve Raporlama: CM-UFD.M31, enerji üretimi, tüketimi ve şebeke durumuyla ilgili ayrıntılı verileri izler ve raporlar. Bu veriler, enerji yöneticileri ve operatörleri için önemli kararlar almak için kullanılabilir.
ABB CM-UFD.M31 Grid Feeding Monitoring sistemi, enerji şebekelerinin güvenliğini ve verimliliğini artırmak için hayati bir rol oynar. Ayrıca, çevresel sürdürülebilirliği destekler ve enerji kesintilerini minimize eder. Bu sistem, enerji sektöründe önemli bir araçtır ve enerji yönetimini daha etkili hale getirir.
Genişletilmiş Ürün Türü:CM-UFD.M31
Ürün Kimliği:1SVR560730R3401
EAN:4013614492914
Katalog Açıklaması:CM-UFD.M31 Grid feeding monitoring relay 3c/o,L-L= 0-540VAC,L-N=0-312VAC
Uzun Açıklama:The CM-UFD.M31 is a multi-functional grid feeding monitoring relay, which provides interface protection and is to be installed between a renewable energy system and the public grid. This innovative relay guarantees grid stability and seeks to prevent blackouts. If the voltage or frequency magnitudes of the public grid are outside the permited range, then the device changes status and acts to disconnect the renewable energy system from the public grid by sending a signal to a decoupling unit (e.g. contactor, switch disconnector or circuit breaker). As soon as the grid is stable again, the system may automatically reconnected. The CM-UFD.M31 provides different monitoring functions including over-/undervoltage and over-/underfrequency as well as rate of change of frequency (RoCoF) and vector shift monitoring functions, which detect a loss of mains event. This grid feed monitoring relay is certified in accordance to VDE-AR-N 4105, VDE-AR-N 4110 & VDE-AR-N 4120.
Boyutlar
Ürün Net Genişliği:108mm _
Ürün Net Yüksekliği:90mm _
Ürün Net Derinlik / Uzunluk:67mm _
Ürün Net Ağırlığı:0,304 kilo
Teknik
İşlev:Aşırı ve düşük gerilim izleme
Kesintili nötr izleme
Aşırı ve düşük frekans izleme
10 dakikalık ortalama değer izleme
Vektör kayma tespiti
ROCOF izleme
Ölçüm Aralığı:0 ... 540 VAC
Nominal Kontrol Besleme Gerilimi (U s ):24...240 VAC/DC
Çıkış:3 c/o (SPDT) kontak
Terminal Türü:Vidalı Terminaller
Nominal Çalışma Akımı AC-12 (I e ):(230 V) 4 A
Nominal Çalışma Akımı AC-15 (I e ):(230 V) 3 A
Nominal Çalışma Akımı DC-12 (I e ):(24 V) 4 A
Nominal Çalışma Akımı DC-13 (I e ):(24 V) 2 A
Minimum Anahtarlama Kapasitesi:24V
10mA
Koruma Derecesi:Muhafaza IP20
Terminaller IP20
Kirlilik derecesi:3
Kısa Devre Koruyucu Cihazlar:Çıkış Devresi NC - F Tipi Sigortalar 10 A
Çıkış Devresi NO - F Tipi Sigortalar 10 A
Elektriksel Dayanıklılık:AC-12 50000 çevrim
Mekanik Dayanıklılık:30000000 döngü
Bağlantı Kapasitesi:Yüksüklü Esnek 1x 0,25 ... 4,0 mm²
Yüksüklü Esnek 2x 0,25 ... 0,75 mm²
Yalıtımlı Yüksüklü Esnek 1x 0,25 ... 4,0 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,25 ... 0,75 mm²
Esnek 1x 0,2 ... 4,0 mm²
Esnek 2x 0,2 ... 1,5 mm²
Sert 1x 0,2 ... 6,0 mm²
Sert 2x 0,2 ... 1,5 mm²
Sıkma Torku:0,5 ... 0,6 N·m
Tel Sıyırma Uzunluğu:8mm
Montaj Konumu:1 ... 6
DIN Rayına Montaj:TH35-7,5 (35 x 7,5 mm Montaj Rayı) uyarınca. IEC 60715
TH35-15'e (35 x 15 mm Montaj Rayı) göre. IEC 60715'e göre
Standartlar:VDE-AR-N 4105
VDE-AR-N 4110
VDE-AR-N 4120
Teknik UL/CSA
Bağlantı Kapasitesi UL/CSA:Yüksüklü Esnek 1x 24-12 AWG
Yüksüklü Esnek 2x 24-18 AWG
Yalıtımlı Yüksüklü Esnek 1x 24-12 AWG
Yalıtımlı Yüksüklü Esnek 2x 24-18 AWG Esnek
1x 24-12 AWG Esnek
2x 24-16 AWG
Sert 1x 24- 10 AWG
Sert 2x 24-16 AWG
Sıkma Torku UL/CSA:4,4 ... 5,3 inç·lb
Çevresel
Ortam Hava Sıcaklığı:Çalışma -20 ... +60 °C
Depolama -25 ... +50 °C
REACH Beyanı:1SVD981001-4501
RoHS Bilgileri:1SVD981027-0001
RoHS Durumu:AB Direktifi 2011/65/EU'ya uygun
