HERMETİK TİP TRAFOLAR
Teknik Özellikler
• Orta gerilim olan 3.3 – 36 kV aralığındaki gerilim seviyesini 1000 V ve daha aşağısı için geçerli alçak gerilim seviyelerine indirgeyen transformatörlerdir.
• Üç ya da tek fazlı olarak, 25 – 5000 kVA güç aralığında üretilebilirler. Soğutma işlemi ONAN olarak geçen tabi soğutma ile sağlanır.
• Kademe ayarı tercihe göre boşta kademe değiştirici (OCTC) ya da yük altında kademe değiştirici (OLTC) ile sağlanabilir.
Hermetik Tip Trafolar Seçilirken Nelere Dikkat Edilmelidir?
• Yağlı Tip TrafodaGenleşme depolu yağlı tip trafolardan çekirdek ve bobin yapısı olarak farkları yoktur.
• Genleşme depolulara göre daha alçak olması hacimsel avantaj, yağ değişimi olamaması ise bakım onarım açısından daha az iş yükü sağlamaktadır.

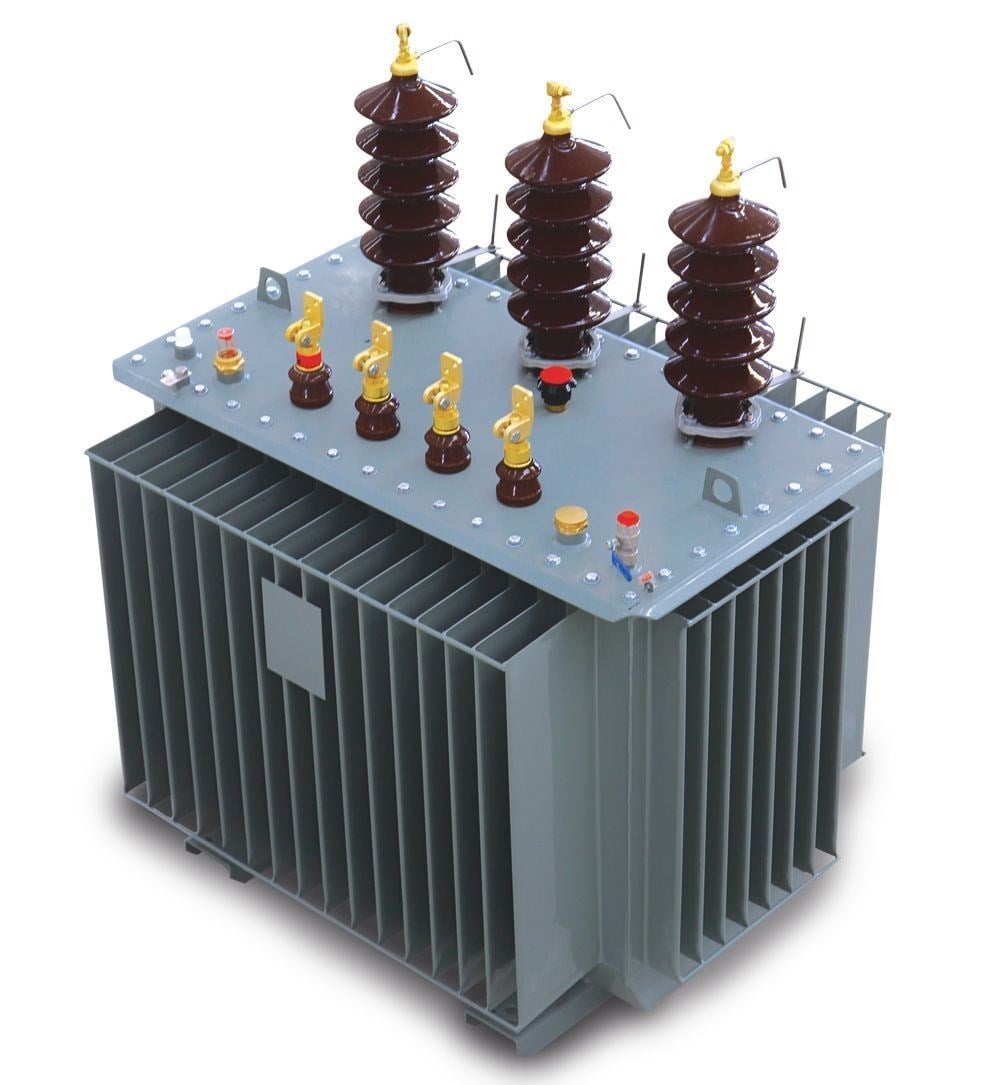

• 400 kVA güçlerine kadar plugin başlıklı ve porselen buşingli olarak ikiye ayrılmaktadır. 400 kVA üstü güçlerde sadece pugin başlıklı olarak üretilmektedir. Direk tipi olarak kullanılacaksa porselen buşingli seçilmelidir.
Hermetik Yağlı Tip Dağıtım Trafo Nedir? Hermetik Yağlı Tip Trafo Özellikleri Nelerdir?
- Yağlı Tip Trafo 25 – 5000 kVA güç aralığında, 36 kV yüksek gerilim seviyesine kadar, üç veya tek fazlı, yağlı, tabi soğutmalı (ONAN), boşta kademe değiştiricili veya yük altında otomatik kademe değiştiricili, hem hariçte hem de dahilde kullanılabilecek şekilde üretilmektedirler. Hermetik yağlı tip dağıtım transformatörleri, vakum altında yağ dolumu yapılarak yağ basıncı ve atmosfer basıncının istenen sıcaklıkta dengelenmesi ile soğutma yağının atmosferle temas etmemesi prensipleri ile imal edilir.
- Hermetik yağlı tip dağıtım transformatörlerinde ısıl değişimler nedeniyle değişen yağ basıncı sonucu iç ısı, kazan dalga duvarlarının doğal yollarla genleşip büzülmesiyle kontrol altına alınır. Bu etkilere dayanabilecek şekilde mekanik tasarımı ve imalatı yapılır.
- Hermetik yağlı tip dağıtım transformatörleri genleşme depolu transformatörlere oranla yükseklikleri daha düşüktür. Bu nedenle de daha küçük alanlarda kullanılabilir.
- Hermetik transformatörlerde yağ atmosferle temas etmediği için genleşme depolu transformatörlerde olduğu gibi belirli periyotlarda yağ değişimi gerektirmez.
- Genleşme depolu transformatörler çekirdek ve bobin yapısıyla hermetik transformatörlerle aynıdır. Bu tip transformatörlerin genleşme depolarının boyutları, sıcaklıkla hacmi artan yağın genleşmesini depolayacak şekilde hesaplamalar sonucunda tasarımı ve imalatı yapılır.
- Genleşme depolu transformatörler atmosfere açık olduğu için termik etkiler nedeniyle değişen yağ basıncı , transformatörün deposunda bulunan slikajel (hava kurutucu) sayesinde havanın nemi alınarak hava alışverişi sağlanır.
- İşletmeye alınan genleşme depolu transformatörün yüke bağlı olarak ısı farklılıklarından kaynaklanan hava alışverişi sonucunda zamanla slikajel özelliğini kaybeder ve yağın nemlenmesine, yapısının bozulmasına yol açar. Bu nedenle belirli periyotlarda slikajel değiştirilmesi ve yağdan numune alınarak delinme geriliminin ölçülmesi gibi bakımları yapılması gereklidir.

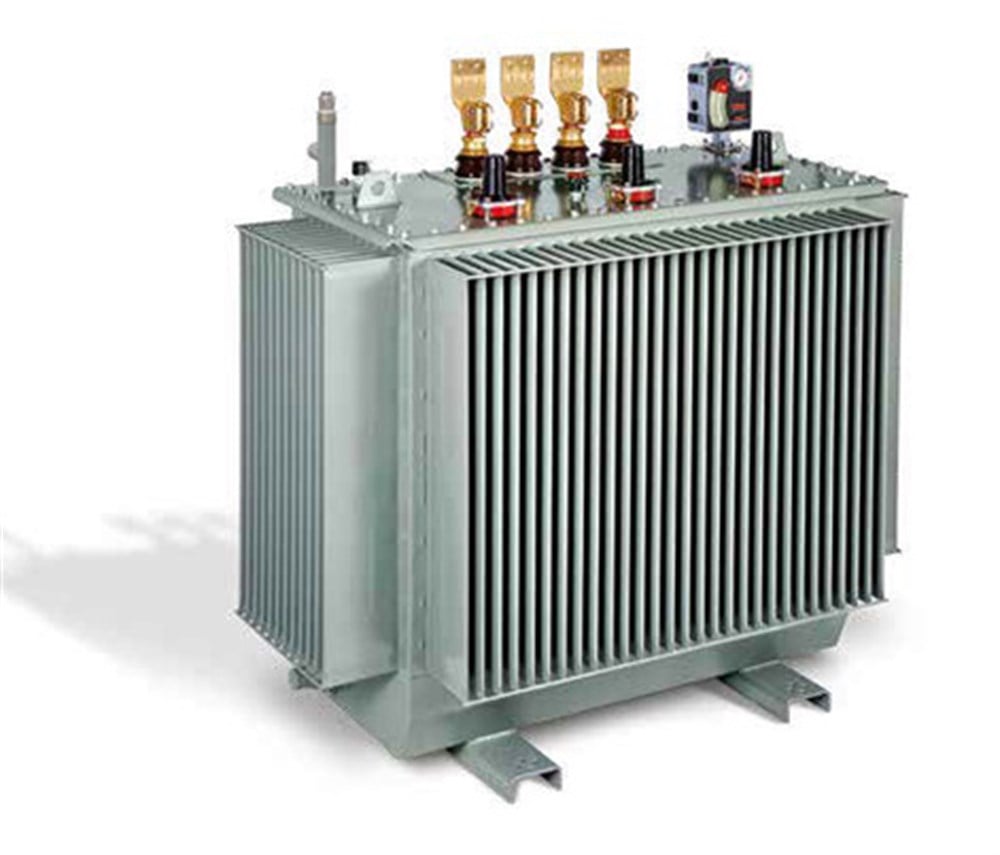

Hermetik Yağlı Tip Dağıtım Transformatörleri
Genleşme Depolu Transformatör
